ミナトSUSブレース詳細

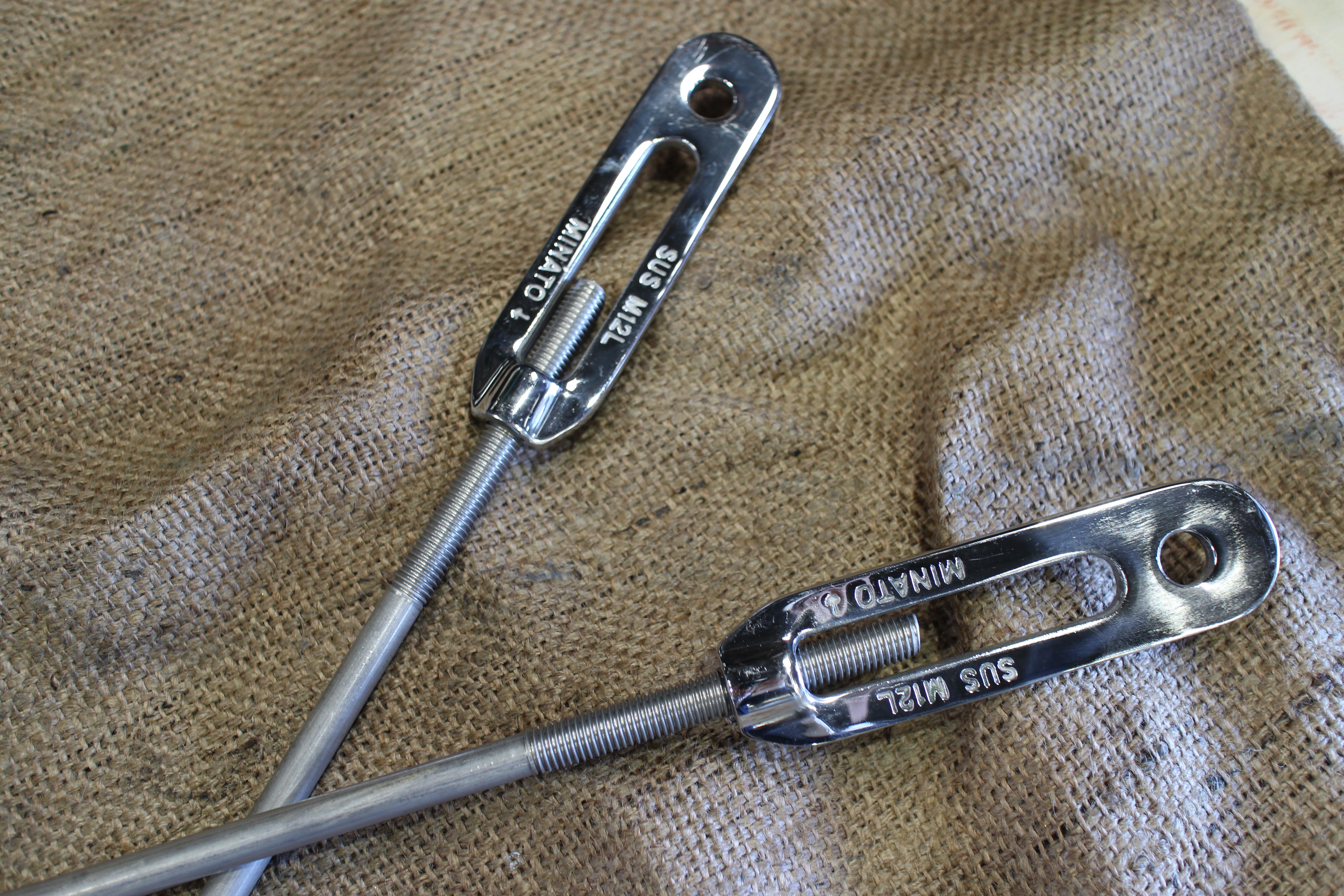

ステンレス製ブレース【ミナトSUSブレース】

～寸法詳細～

※1 保証荷重は建築基準法施工令による短期許容応力度に相当します。

※ 調整代は目安寸法です。調整に際してはボルトの完全ねじ部がボルトの円筒側に3山以上出るように

　 留意してください。

〇ミナトSUSブレースが使われるのはどんな時？
ミナトSUSブレースは文字通りステンレスを使った筋交いです。
最大の特徴は溶接レス。ステンレス特有の溶接焼跡処理が不要になるため品質・コスト・納期に加え
意匠的にも優れた特性を発揮します。
強度はJIS A 5540に相当します。

ステンレスを使用することで半導体や薬品など空気中の浮遊塵埃の管理が必要なクリーンルームでも使用可能です。
※運送時に塵埃混入の恐れもありますので商品到着後洗浄が必要です

プレート部に割枠の機能を持たせることにより中間部に金物が無くスマートな納まり。
プレートはバフ研磨を行い上品な光沢感があります。
意匠面でのご使用もおすすめです。

〇規格品
数少ないステンレスブレースの規格品。
規格商品のため図面への折り込みもスムーズ。
金額・納期の回答もスピーディーに対応可能。

〇耐候性
ステンレスを使用することにより高い耐候性を実現
錆による意匠性の低下・腐食のリスクを軽減できます。

〇高品質
プレート部表面処理のバフ研磨時にクラックの検査を実施。
不適合品の出荷を事前に防ぎます。
溶接工程がないため強度が平均化しており安全。

〇施工性
プレート部にターンバックルの機能を持たせることにより
本体軸部を回すことで張力の調整が可能
左右対称の構造により取付方向がなく施工時間が短縮できます。

〇短納期
プレート部の量産による工程の削減で短納期に対応可能

〇材質
ＳＵＳ３０４
