ハッカー吊具（吊り具）｜バランサー付きで作業性が向上

「厚板を吊る場合、ハッカー1か所につき1人の作業者が必要。この現状を改善できないか」

お客様から、このようなお悩みを頂いたことをきっかけに、バランサーを搭載したハッカー吊具（吊り具）を開発致しました。

ハッカー吊具（吊り具）とは、厚板や鋼板を安全に搬送するための機器です。

本製品はハッカー吊具にバランサーを搭載することによって、作業人数の削減と安全性向上を実現します。

※特許取得済み

ハッカー吊具（吊り具）｜バランサー搭載タイプの概要と特長

従来、ハッカーで安全に厚板の吊り上げ作業を行う場合は、4か所のハッカーそれぞれに作業者（計４名）が立ち、爪の差し込みからワイヤーロープを張り、ハッカーがきちんと引っ掛かっていることを確認してから吊り上げを行う必要があります。作業時間がかかる上、指を挟むなど労働災害の危険もありました。

バランサー付ハッカー吊具は、バランサーを用いることでハッカーを安定的に軽く厚板等にセットすることが可能です。重量物でも確実にセットでき、差し込みから吊り上げまでの作業時間や手間を短縮できます。

また、ハッカー同士を連結棒で繋げることで、作業者1名で2点のハッカーを管理できるようになり、4名の作業者を2名に減らすことが可能となります。ハッカー付きの連結棒を動かして厚板にセットするという特性上、作業員がハッカーに直接触れることが無いため、吊り上げ時に荷物とハッカーで指を挟む心配もなくなります。安全かつ効率的な荷役を実現します。

ハッカー吊具（吊り具）｜バランサー搭載タイプの仕様

オーダーにより様々なご要望に対応させて頂きます。

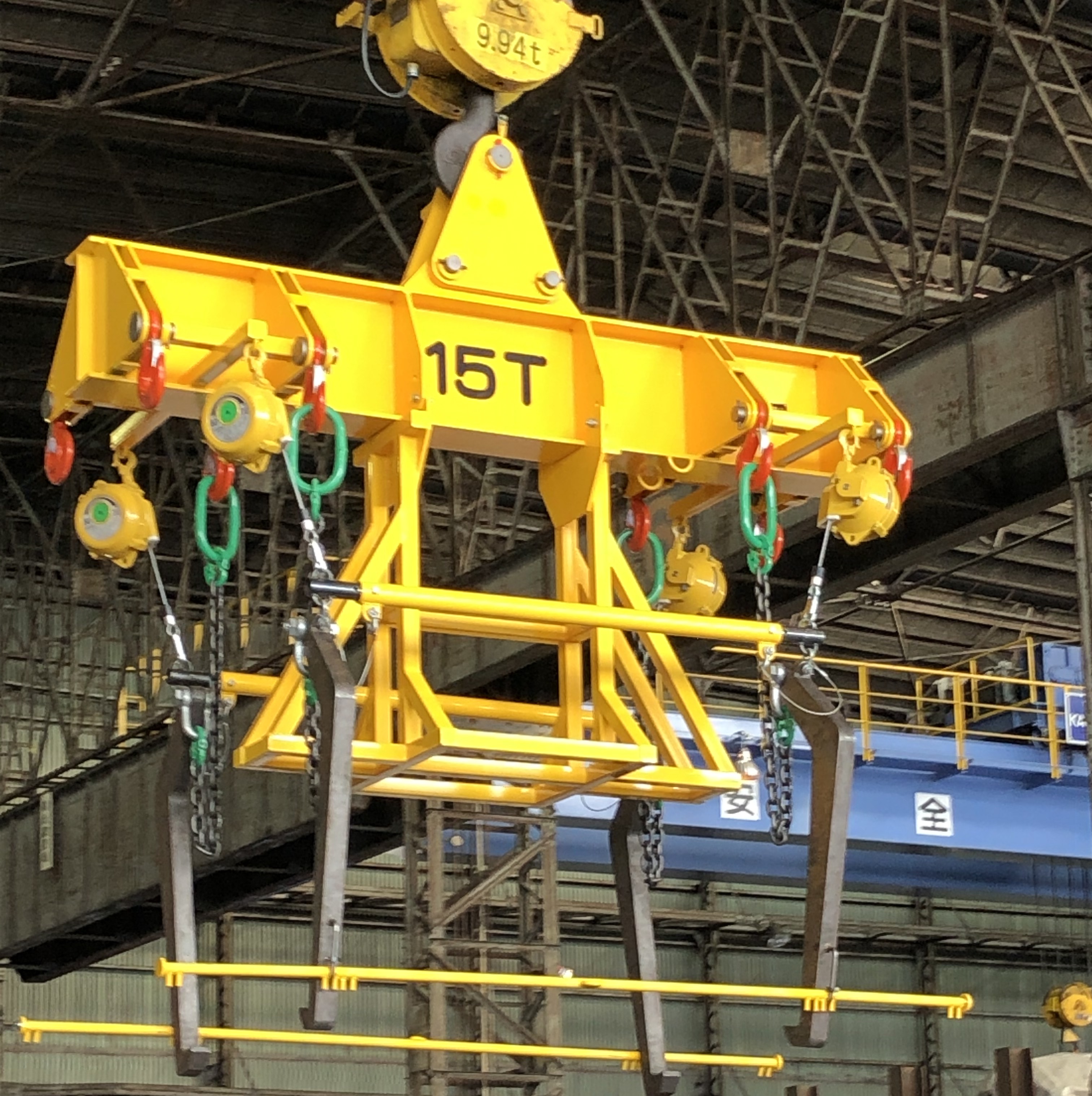

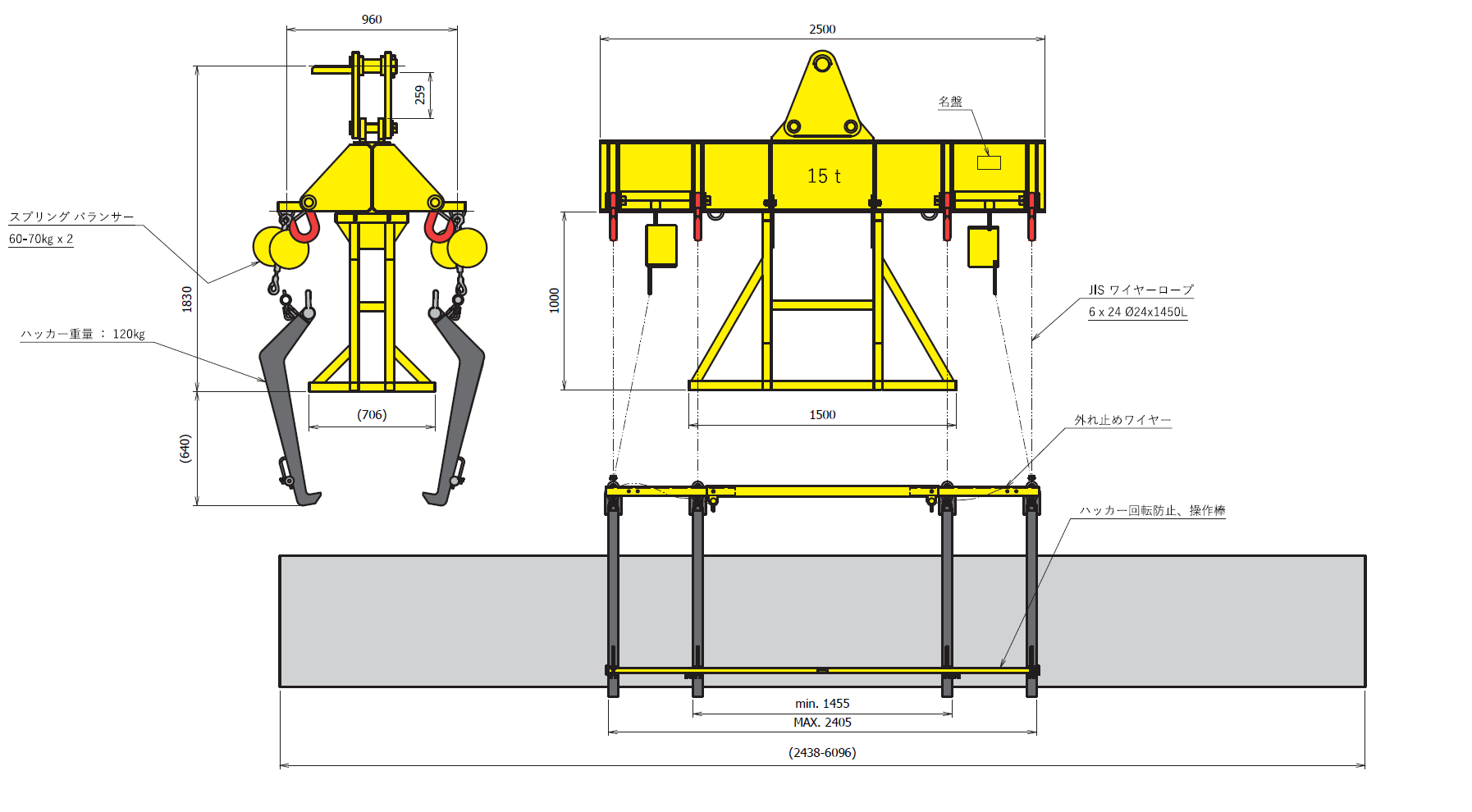

※掲載写真及び図面は15t仕様となります。

※現在、軽量タイプを開発中です。

よくあるご質問

Q　ハッカー吊具（吊り具）とは？

A　クレーンで鋼板や形鋼などの重量物を吊り上げるために使用する「天秤」と「重量フック」（ハッカー）を組み合わせた治具のことです（吊具）。

Q　バランサーをハッカー吊具に搭載するメリットは？

A　バランサーの巻き上げる力を利用し、フックを荷物に引っ掛けた状態を維持することができます。

Q　他社製品との違いは？

A　ハッカー同士の連結を2か所で行っているため、連結棒でハッカーを操作した際にハッカーの向きのズレを防ぎ、スムーズに荷物に差し込むことが可能です。

Q　安全に使用できますか？

A　ハッカーに直接触れて作業を行う必要が無いので、吊り上げ時に荷物とハッカーで指を挟む心配がありません。

Q　何トンの重量物まで吊り上げることができますか？

A　写真の掲載例は15トン仕様ですが、ご要望に応じて設計検討が可能です。

Q　オーダーメイドでの注文は可能ですか？

A　可能です。ご要望の使用条件に合わせて、オーダーメイドにて設計検討から進めさせていただきます。

Q　どのような現場で導入されていますか？

A　倉庫や物流センターなどでご利用いただいております。

Q　製品検査・試験は行われていますか？

A　ハッカーについては磁気探傷試験（MT）を実施しております。

※磁気探傷試験＝試験体を磁化することによって、製品を傷つけずに表面や内部の欠陥を検出することができる非破壊試験です。

Q　日常点検はどこをチェックすればよいですか？

A　納入時に「保守点検表」をお渡しさせていただいております。

Q　安全規格（JIS規格など）に適合していますか？

A　「クレーン等安全規則」にて、「クレーン、移動式クレーン又はデリツクの玉掛用具であるフツク又はシヤツクルの安全係数については、五以上でなければ使用してはならない。」と定められており、それに準じ、安全率5倍にて設計検討を行っております。
