試験機各種

多様な試験機をラインナップ

当社には様々な強度試験機を備えています。棒状の試験体を破断点まで両側に引っ張るもの、曲げる・圧縮するものなど、破壊を用いた試験設備があります。また、材料・製品の内部欠陥や劣化状態を検証する非破壊試験も行っています。材料や目的に合わせて、最適な試験方法をご提案します。

破壊試験

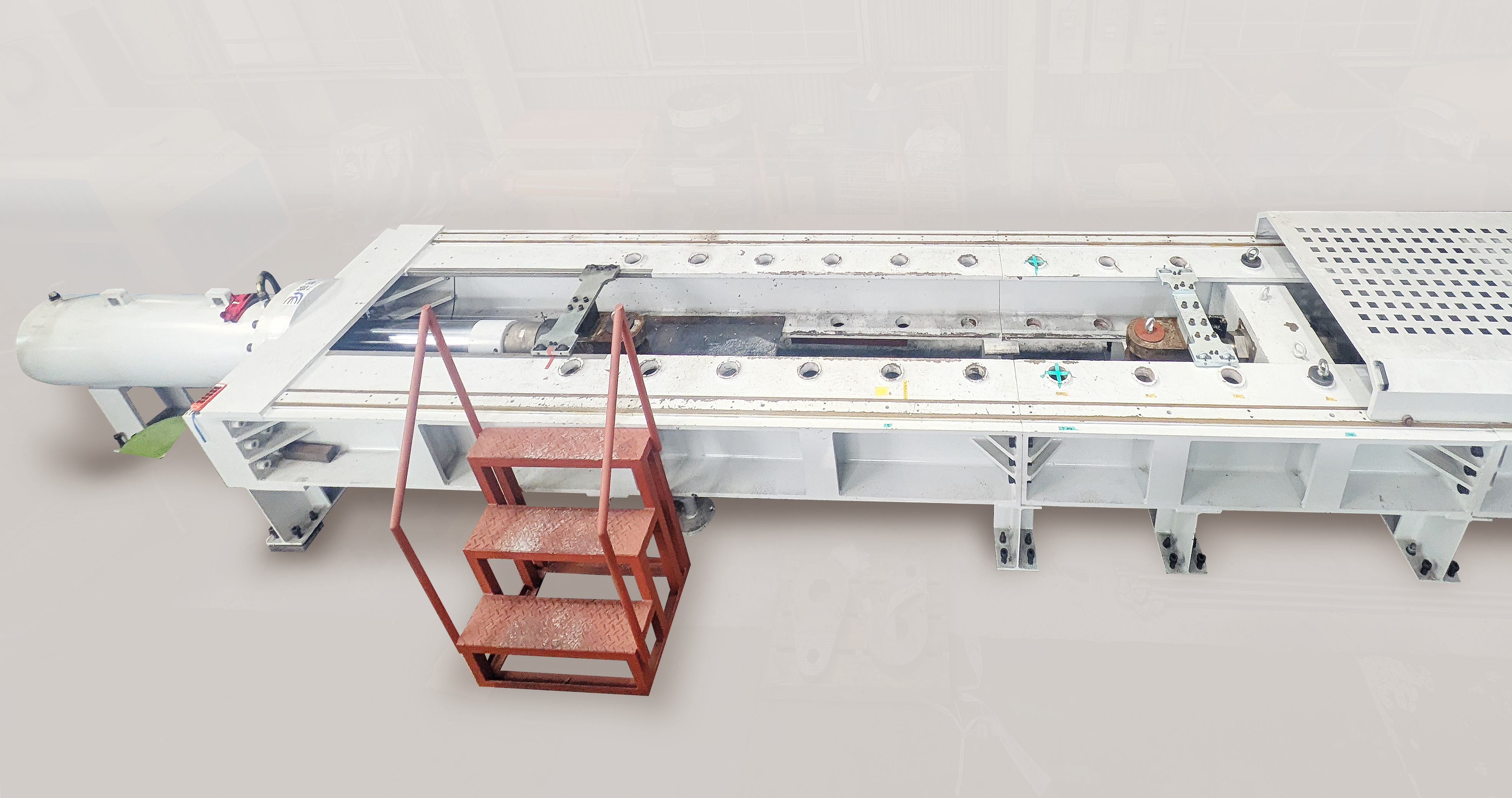

【横型引張り試験機】

大型で重量のある製品を水平方向に引っ張り、強度を測定します。ワイヤーロープ、ベルトスリングなど長尺製品の引張り試験に適しています。最大荷重は、一般的なスペックの試験機（1,000kN）よりも2倍の2,000kNで、最長約8ｍまで対応可能です。水平方向に引っ張るため高さの制限が少なくご利用いただけます。

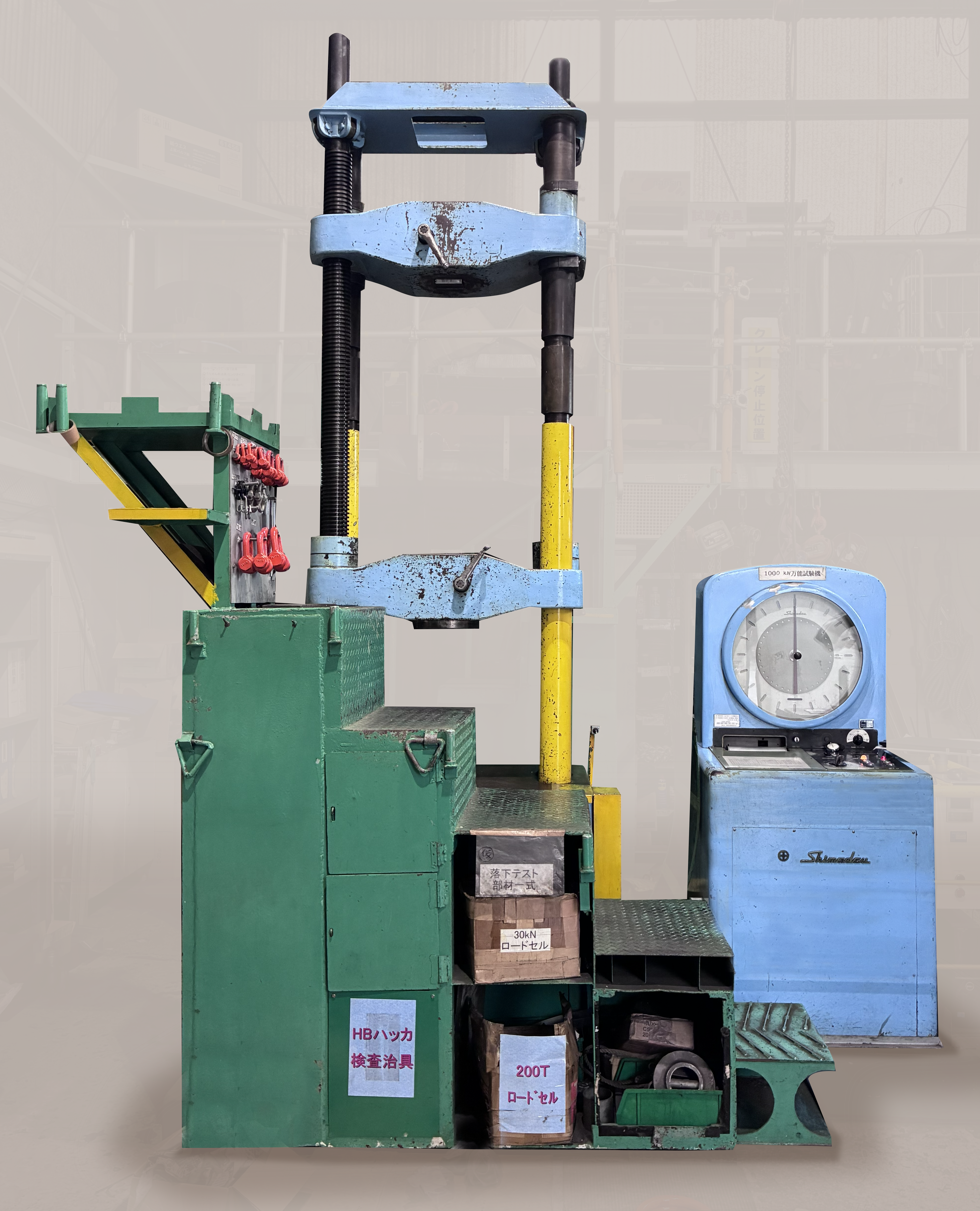

【万能試験機】

縦方向に1,000kNまでの力をかけて引張り試験・曲げ試験・圧縮試験が行えます。公的機関認定（日本海事協会[NK]、JIS1級）の1,000kN（約100トン）万能試験機です。レンジは下記の5段階で、試験体に合わせて最適な力を設定できます。

・0～50kN

・0～100kN

・0～250kN

・0～500kN

・0～1,000kN

また、長尺の試験も可能です。（治具間：約1.8ｍ、ヘッド横幅：0.7ｍ、ヘッド奥行：0.75ｍ）

非破壊試験

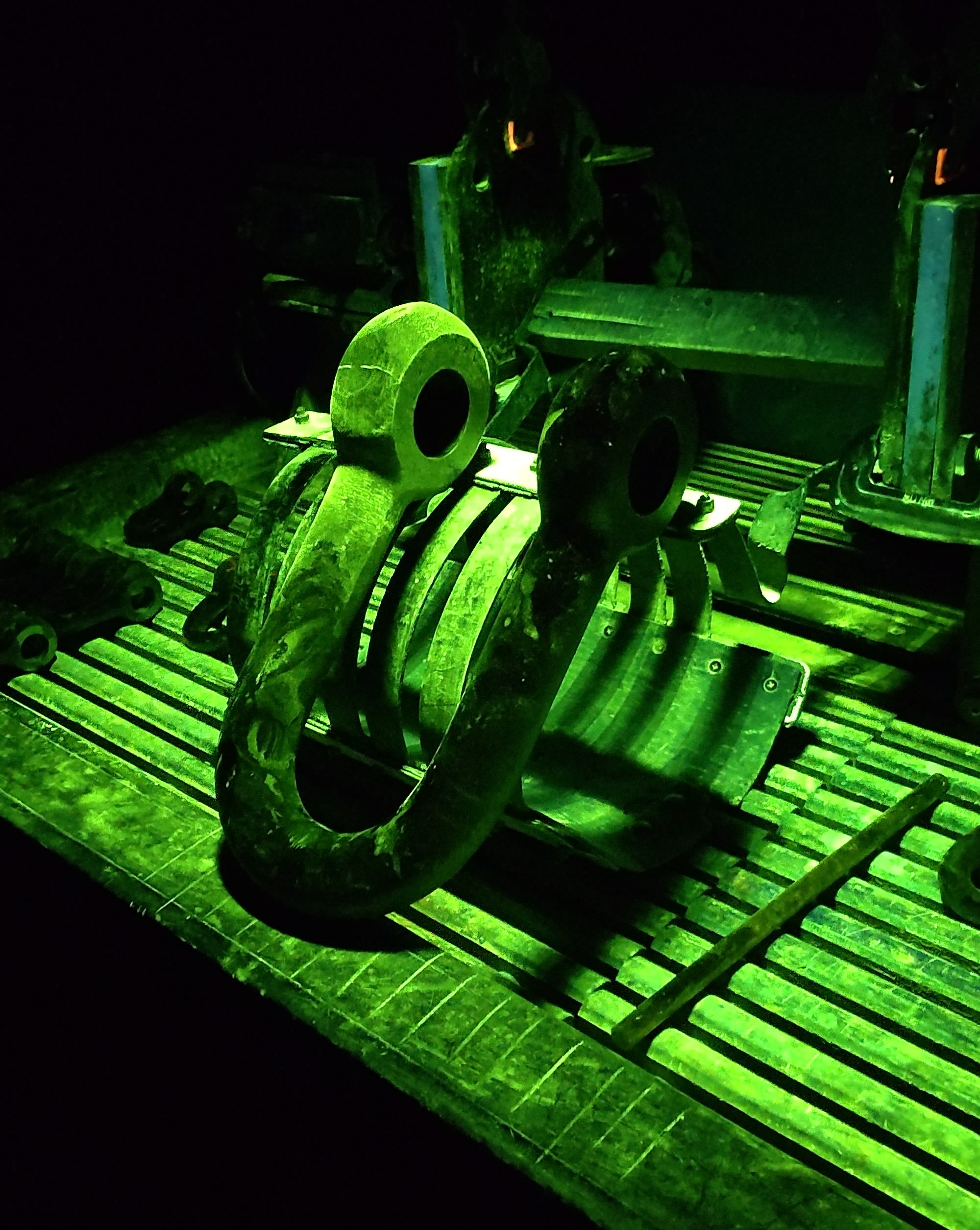

【MT：磁気探傷試験】

試験体を磁化することによって、欠陥を検出できます。製品を傷つけずに、表面の開口欠陥（クラック）や表面近傍の内部欠陥を検出することができる非破壊試験です。また、検査はJIS Z 2305（ISO 9712）に基づく民間資格の保持者が実施するので、証明書も発行できます。

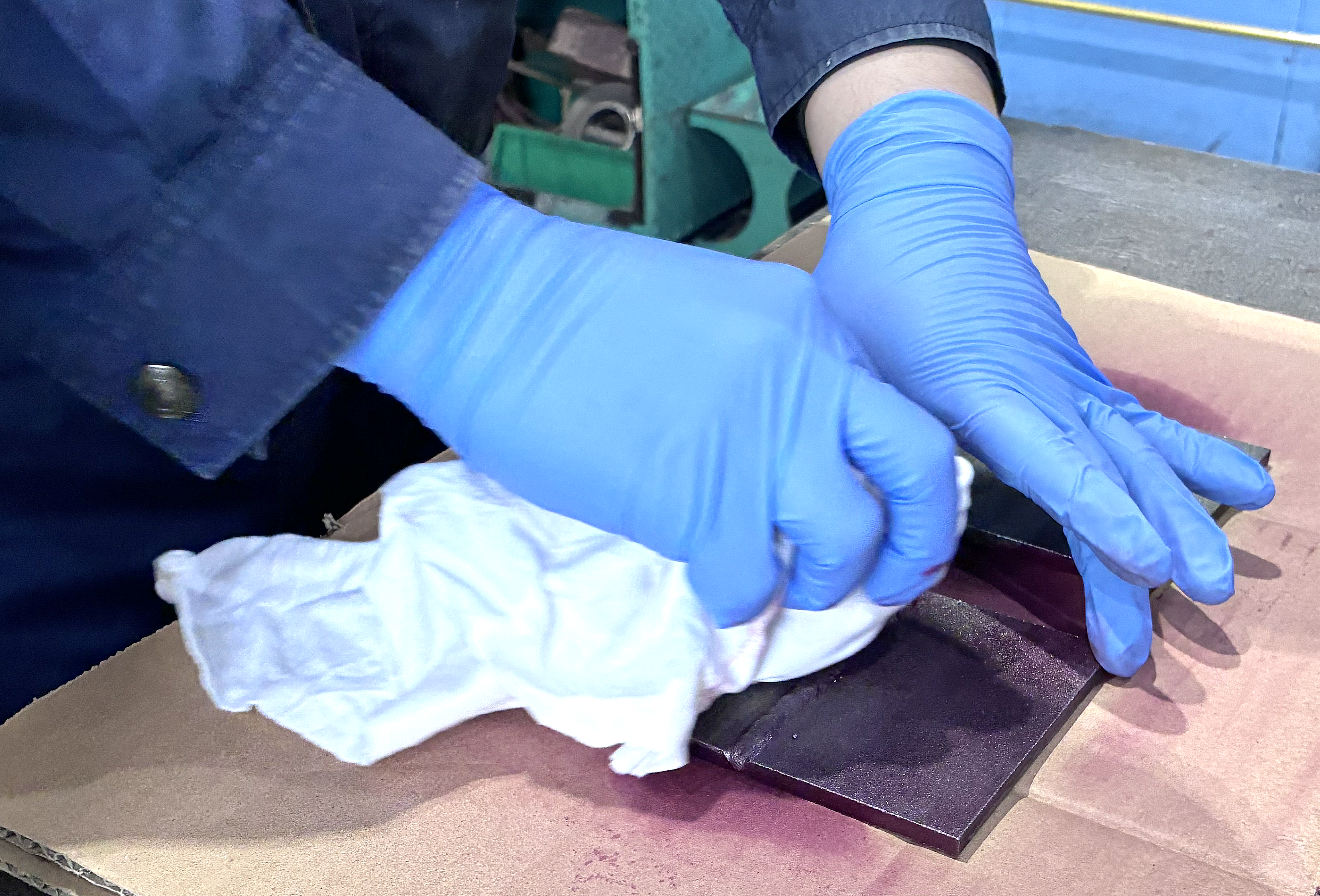

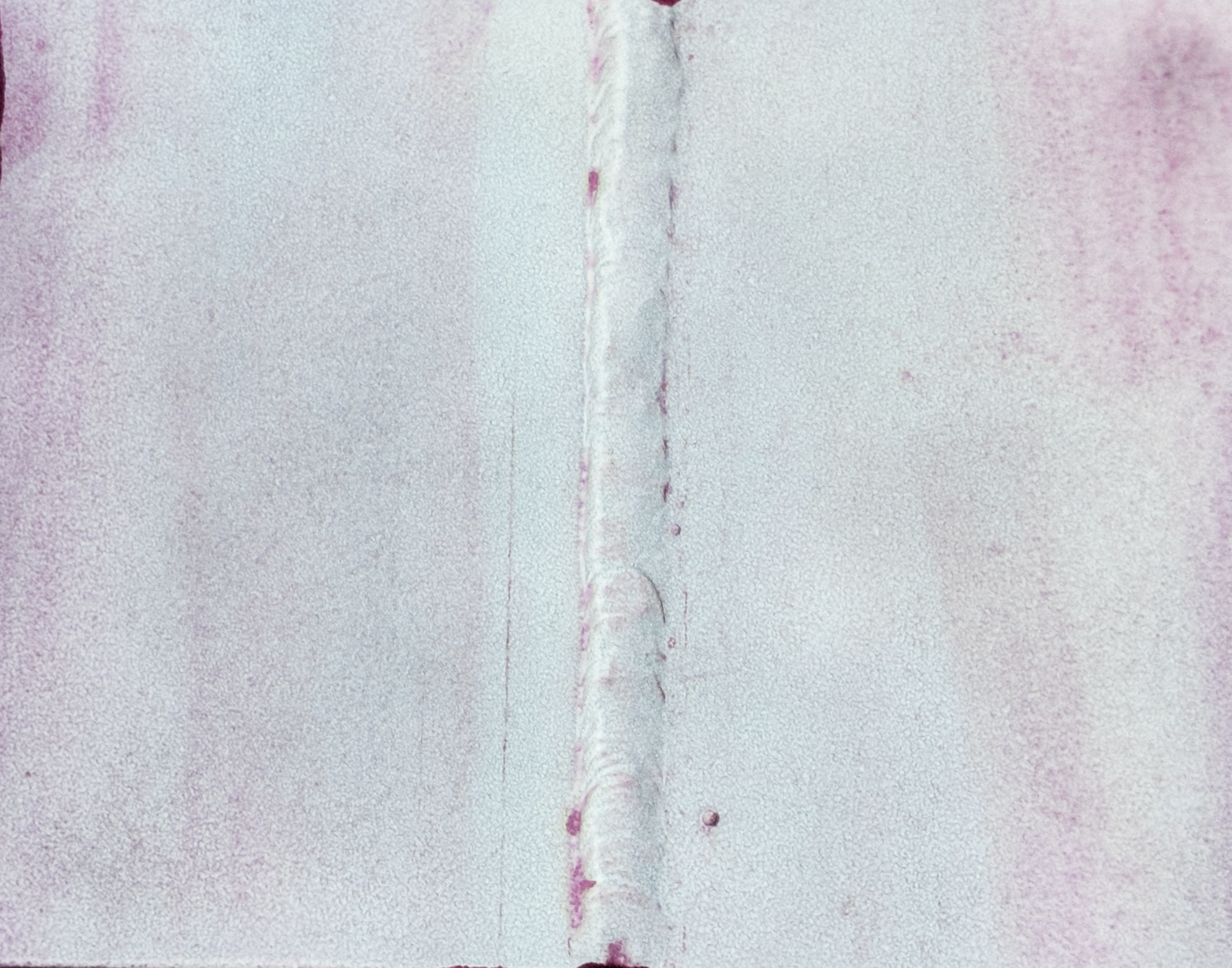

【PT：浸透探傷試験（カラーチェック）】

浸透探傷試験（カラーチェック）は、試験体に溶剤を塗布することによって欠陥を検出できます。

上記の磁気探傷試験と同様に、表面の開口欠陥（クラック）を検出することができる非破壊試験ですが、磁気探傷試験とは違い、金属・非金属を問わずに探傷することができます。こちらも、検査はJIS Z 2305（ISO 9712）に基づく民間資格の保持者が実施するので、証明書も発行できます。

その他試験機や試験架台

当社では、試験架台をオーダーメイドで製作することも可能です。試作品の形状や必要荷重など、要望に応じて設計から製造まで行います。

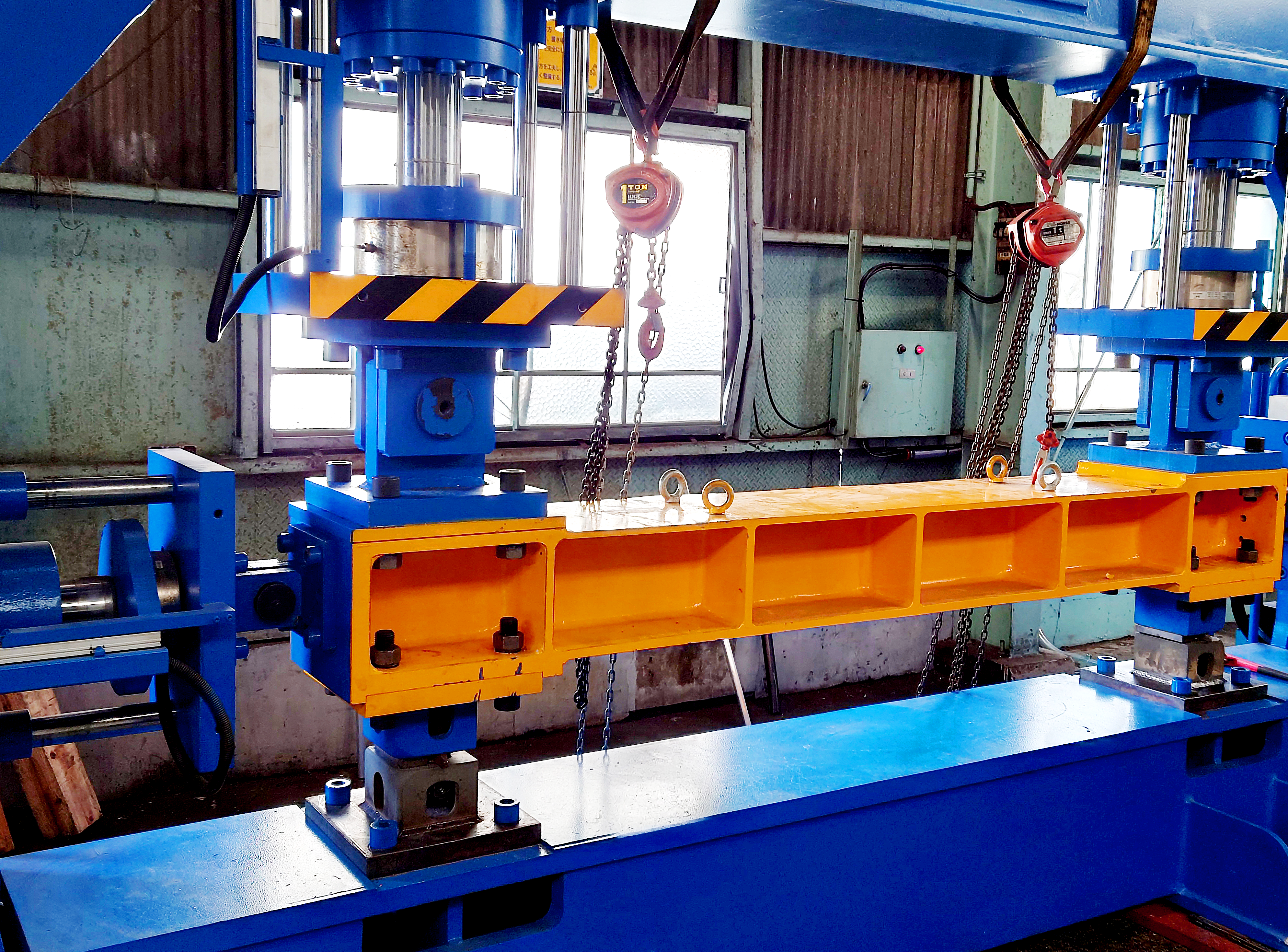

【ファンクション試験機】

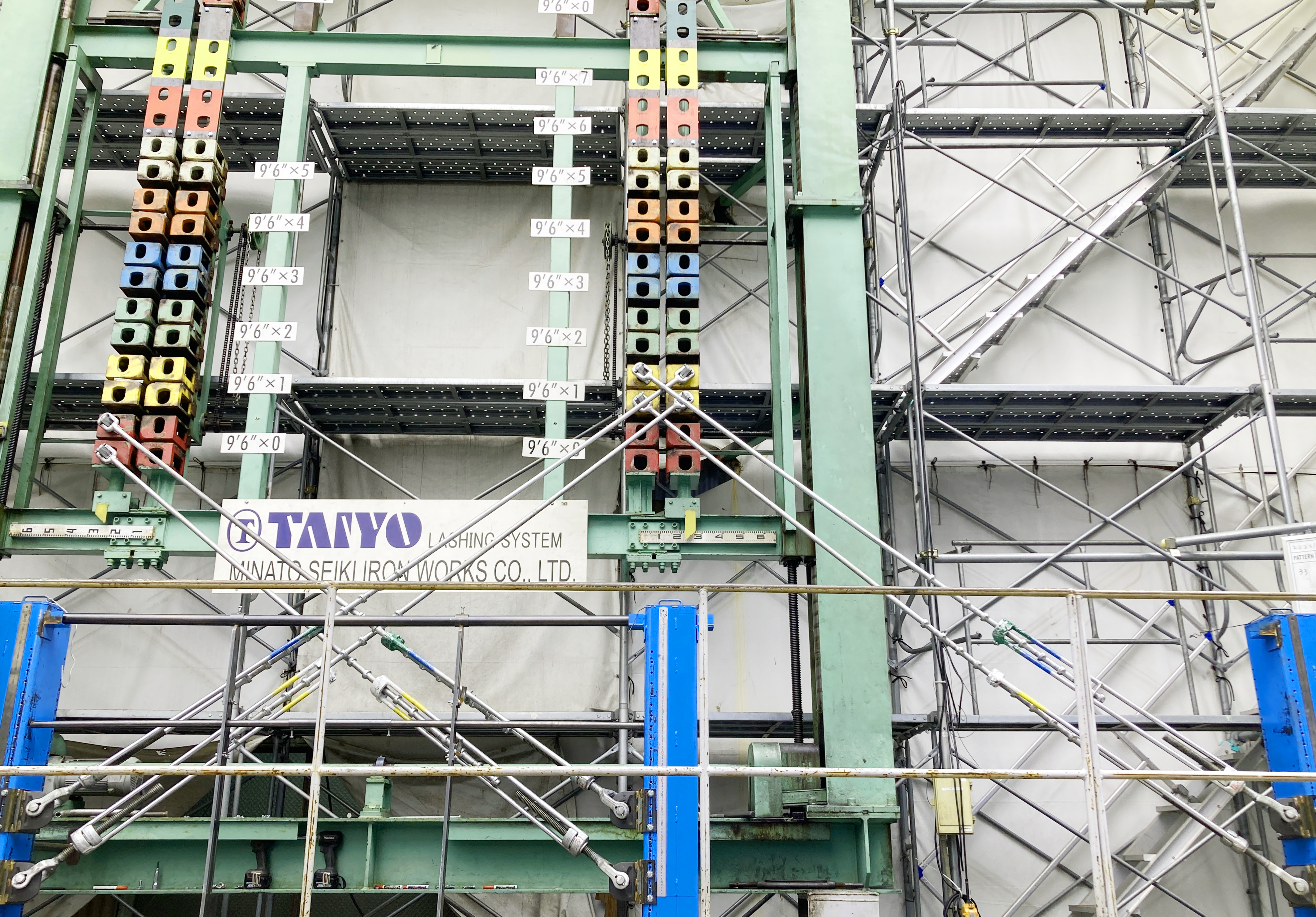

【モックアップ試験機】

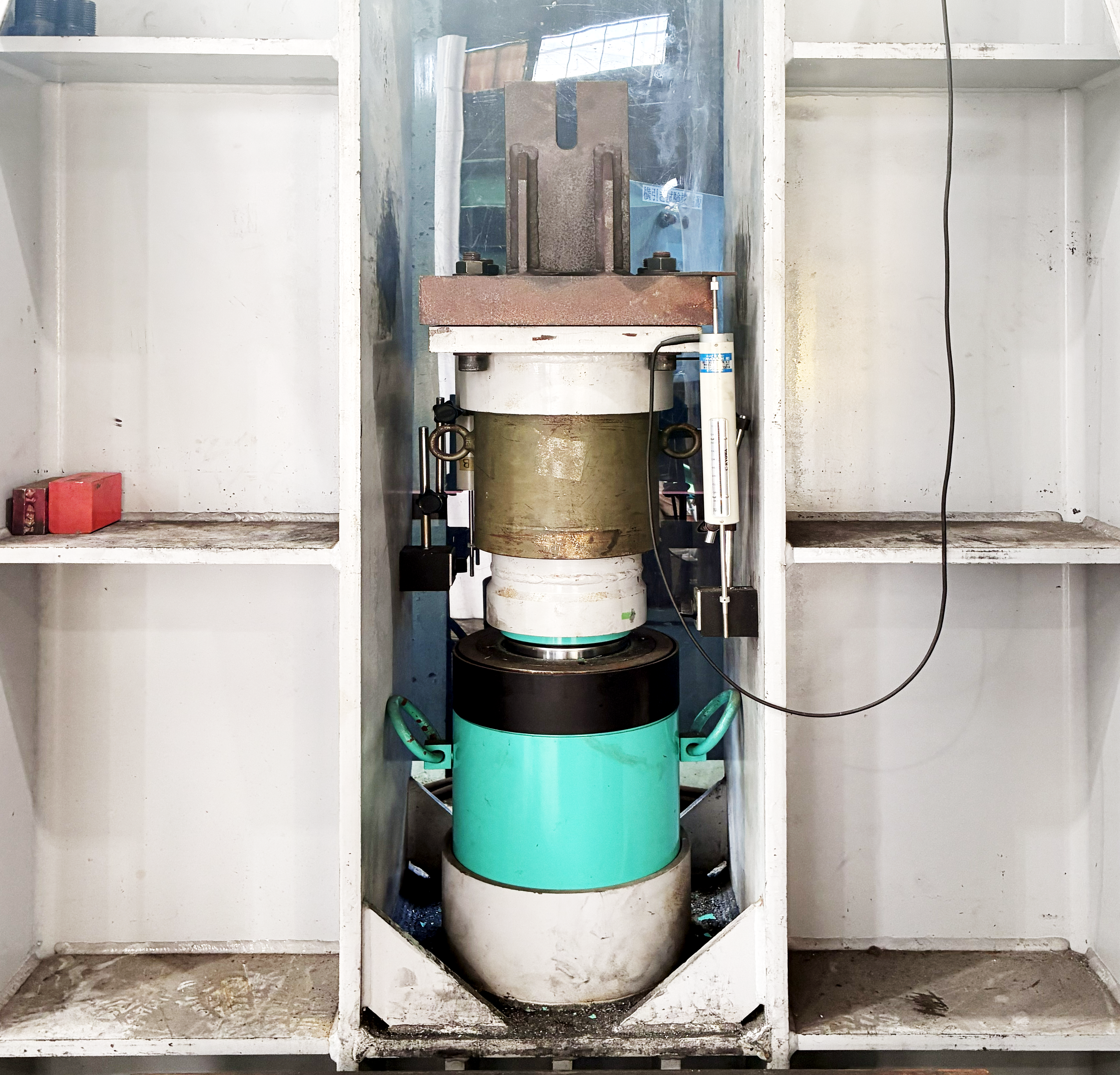

【自社設計・製造による圧縮用架台】

剛性を高め200トンの荷重にも耐えられる設計になっています。

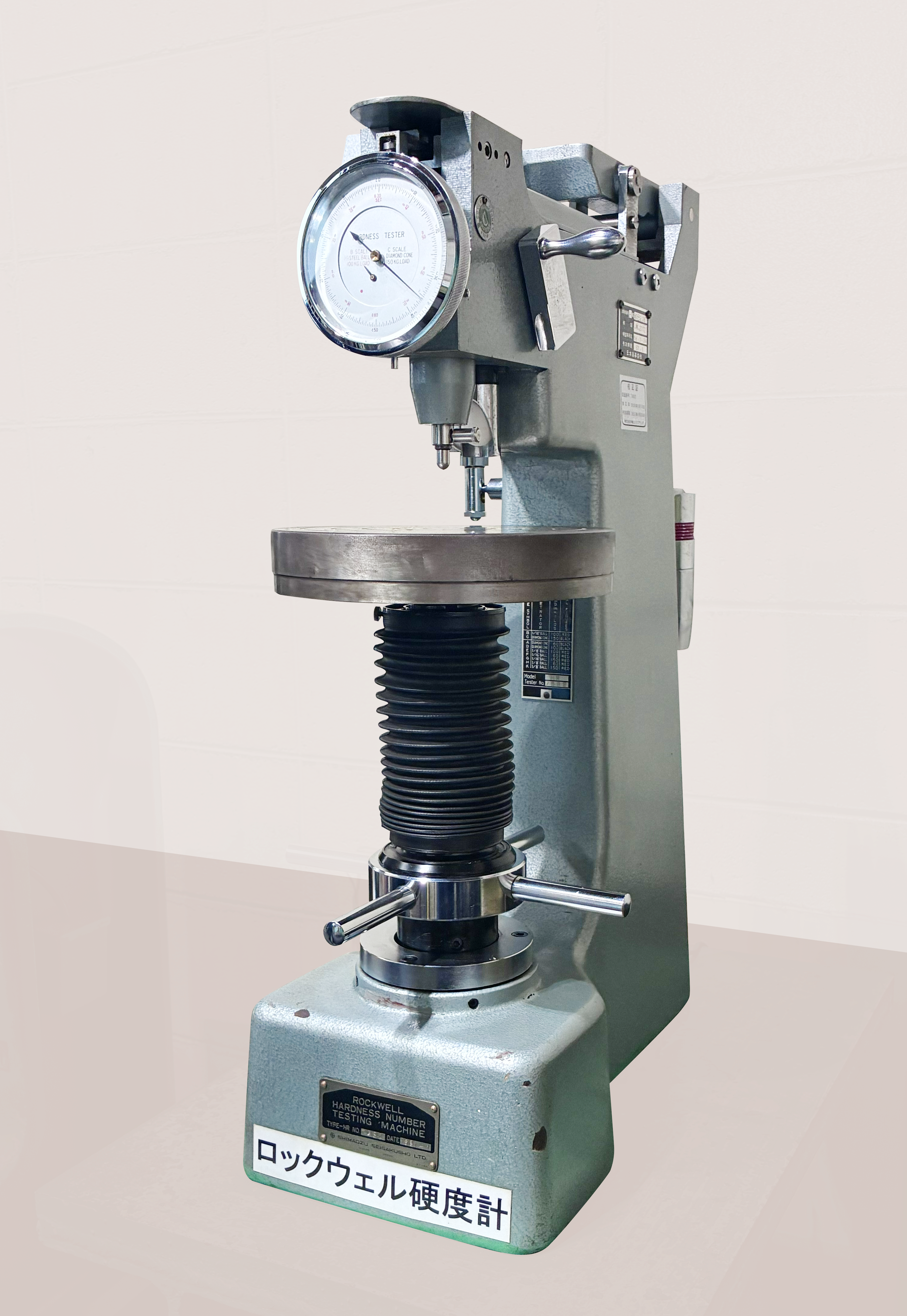

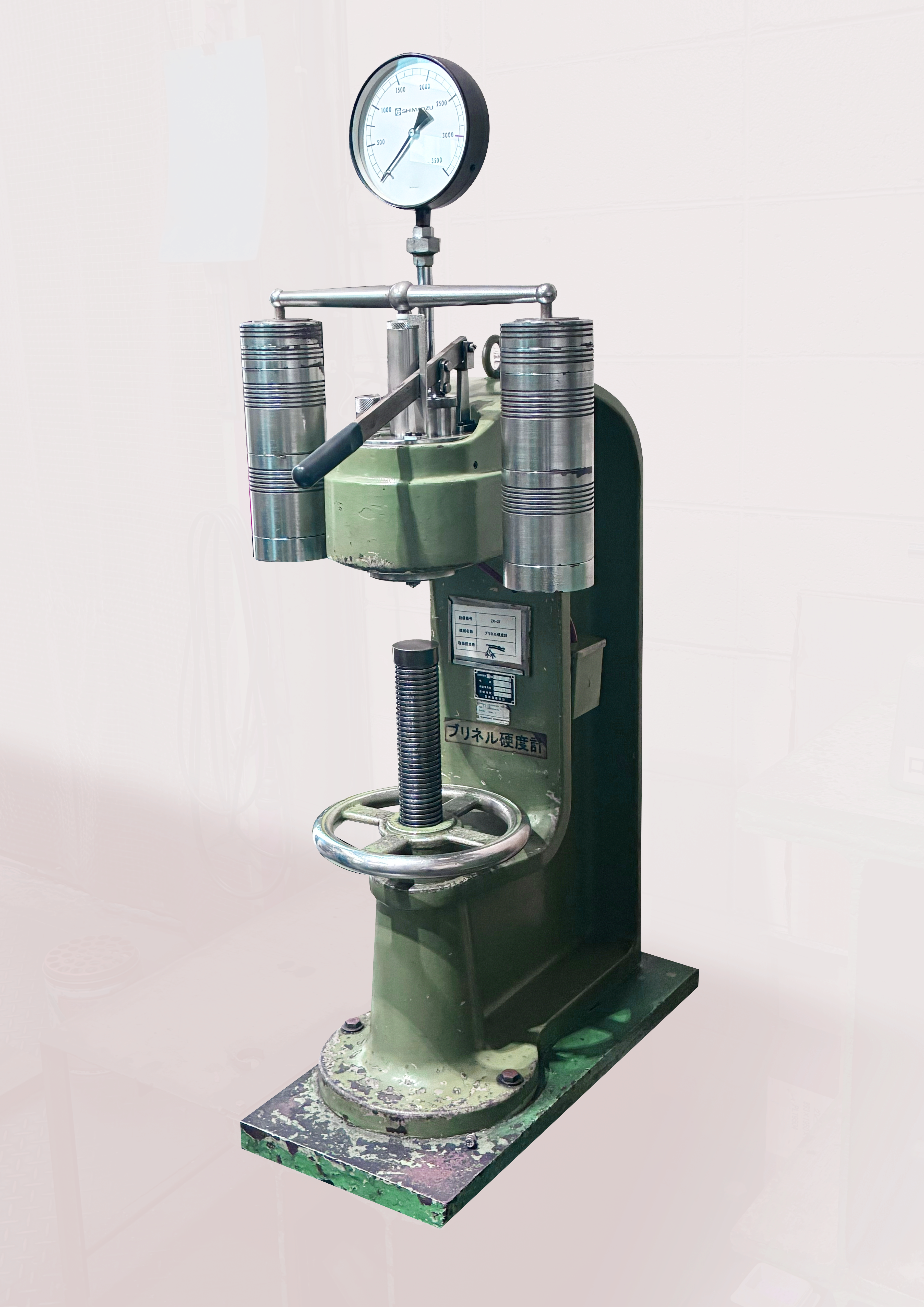

【硬度計】

硬さを物理的手段によって測定する計測器です。

上…ブリネル硬度計　下…ロックウェル硬度計

試験治具の製作

試験の際、試験体の位置を固定するために用いる治具も当社にお任せください。試験に最適な治具を製作いたします。
