FEWOODとは?

木造建築物に対する耐震ブレース工法【フェウッド(FEWOOD)】

居住空間への影響(採光・空間)を最小限に抑えて効果的な耐震補強を実現!新築に!耐震リフォームに!




〇フェウッドが使われるのはどんな時?
・もっと採光を増やしたいが、(耐力)壁を減らせられない
・壁量が足らないが、開口部を減らしたくない
・リビングとキッチンに一体感を持たせたいが、(耐力)壁がある。
こんな時にはフェウッドをご検討ください。居住空間への影響を最小限に抑えながら、採光・空間的な悩みにお答えします。
水平構面の補強にもご使用いただけます。(認定外使用)





〇カラーバリエーション
(ベーシックカラー)ブラック・シルバー・ツートン
(ナチュラルカラー)けやき・杉・黒御影

木目調・石材調・塗装・メッキと様々なカラーバリエーションをご準備
価格面・意匠面からも居住空間に適したカラーをお選びいただけます。魅せる金物として、お住まいに適したカラーをお選びください。



〇性能
金物本体の特殊リブと専用コーチスクリューにより、コンパクトブレースの性能を最大限に引き出します。
施工性の良さも特徴の一つです。
ホールダウン金物との併用が可能。
※弊社のコンパクトブレースは、建築用ターンバックルとして、(財)日本建築総合試験所での引張試験報告書等に
基づいて性能評価を受け、建築基準法第37条二号における国土交通大臣の認定を取得しております。
従って、建築物に使用できる「指定建築材料」として安心してご利用いただけます。




〇基本的な接合例
フェウッドの取付には、専用コーチスクリューM6×85㎜を柱方向に4本、梁・土台方向に4本ご使用ください
(2P用の場合は、柱方向に5本、梁・土台方向に5本ご使用ください)




〇直行時の接合例
直行箇所などの接合には、ボルト接合穴にて、M12通しボルト(市販品)を柱方向、梁・土台方向に各2本(計4本/箇所)ご使用下さい。




〇工夫が盛りだくさんのコーチスクリュー
細くて長い形状の二条ネジで、下穴いらずで施工できます。
(堅木の場合はΦ4の下穴を開けてください)
※先端には木割防止の工夫がされています
※フランジ付きで座金いらず
※余裕のある掴み代




〇国土交通大臣認定品
・壁倍率が1P(910mスパン)たすき掛で3.1倍
 [申請内容]筋交い軸径Φ10.7/ねじの呼びM12/たすき掛け/コーチスクリュー留め/柱スパン910㎜
・壁倍率が2P(1820mスパン)たすき掛で3.3倍
 [申請内容]筋交い軸径Φ10.7/ねじの呼びM12/たすき掛け/コーチスクリュー留め/柱スパン1820㎜
※性能は一般的な耐力壁と比べても遜色ありません。


Q&A



1.取付条件や仕様条件は?

認定番号FRM-0235 1P用壁倍率3.1倍・・・柱芯間910mm、土台梁高2730mm、取付角材105角以上への取付。
認定番号FRM-0380 2P用壁倍率3.3倍・・・柱芯間1820㎜、土台梁高2450~2625㎜、取付角材105角以上の取付。
M12ブレースたすき掛け、専用コーチスクリュー、取付ボルトのセット(これ以外を使用すると認定外となります)



2.2×4で使用したい
上記と同じ、105角以上の角材でないと認定外品となります。



3.準耐火構造に対応はしているのか?
対応していません。
施主様、建築主事様のご判断により耐火被覆をご検討頂く必要があります。



4.認定書がほしいのですが?
当ホームページよりPDFデータをダウンロード可能です。



5.ネダレス合板の上からの施工での認定は?
認定外品になります。梁、土台、柱への直付けが認定条件になります。



6.M10ブレースの場合は壁倍率2.0倍?
告示1460号第2号よりφ9以上の鉄筋筋交い2.0倍"相当"になります。
(仕口認定を受けておりません。)



7.片掛けで使用したいが?
使用可能ですが、強度数値について施主様、建築主事様のご判断による物となります。



8.下側が基礎だがアンカーを用いて使用可能か?
FEWOODはホールダウン機能はございません。
FEWOOD金物とアンカーボルトを避ける必要があります。



9.1つの壁にダブルで使用すると3.1倍以上となるのか?
認定外品になります。1間口 1setの使用と
なります。



10.水平方向に使用したいが?
壁補強用の為、認定外品になります。施主様、建築主事様のご判断によります。



11.梁が勾配しているが、使用可能か?
金物自体が直角の為、大臣認定品としては使用不可です。
(認定外であれば切り欠きを入れるなどして施工頂いた実績はございます。)

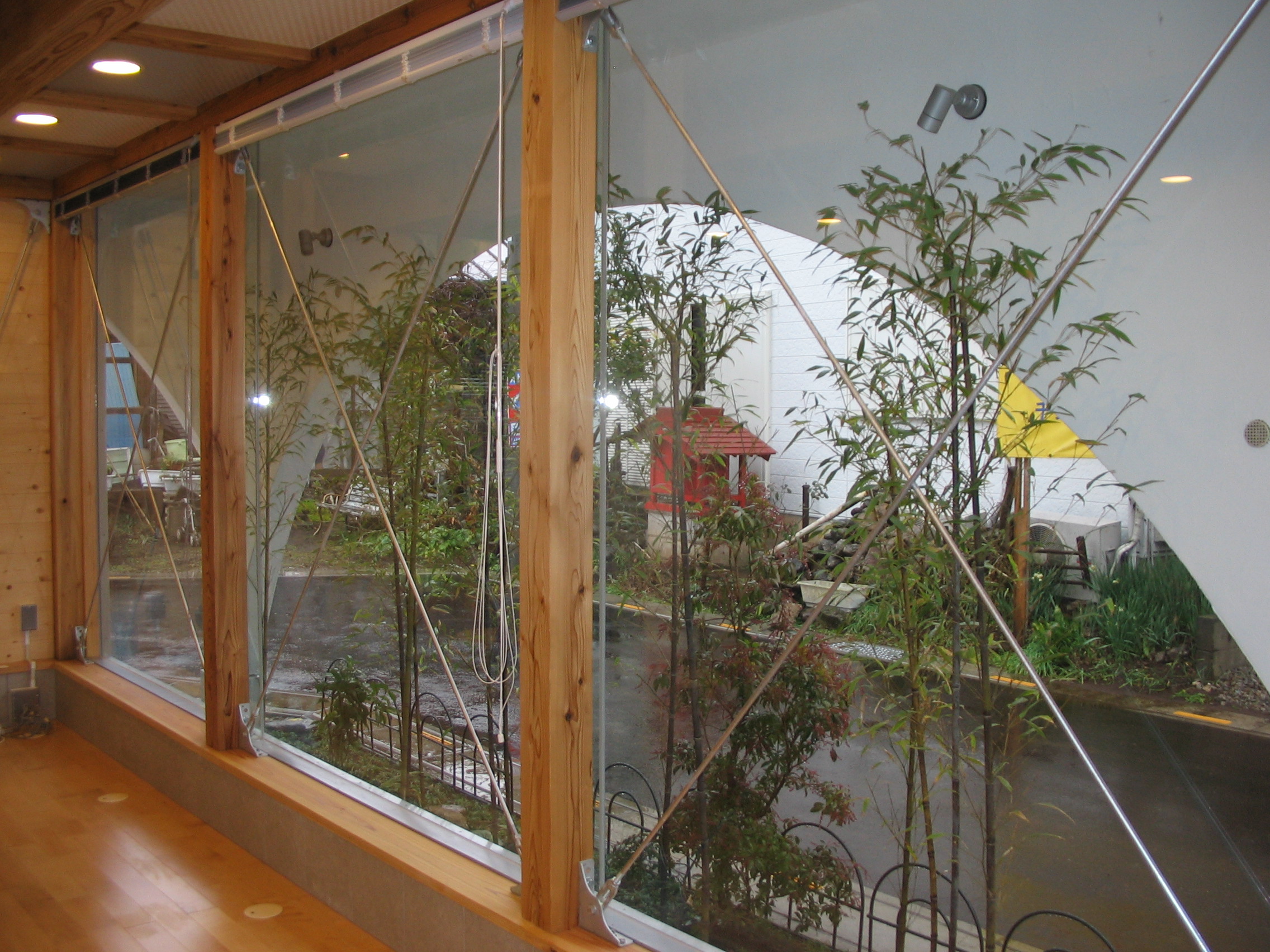

12.カタログの写真では窓枠で使用しているが問題ないのか?
使用例は施主様、建築主事様のご判断で使用して頂いております。



13.SSタイプとは?
金物色シルバー(三価クロメートメッキ)、 ブレース色シルバー(三価クロメートメッキ)



14.BSタイプとは?
金物色ブラック(カチオン+アクリル焼付)、ブレース色シルバー(三価クロメートメッキ)



15.BBタイプとは?
金物色ブラック(カチオン+アクリル焼付)、ブレース色ブラック(三価クロメートメッキ+アクリル焼付)



16.価格は?
定価表を参照願います。



17.納期は?
2160㎜~3600㎜の範囲であれば40㎜ピッチで在庫しておりますので即日出荷が可能です。
※在庫が無い場合は BS,SSタイプは実働約7~8日 BBタイプは実働約14日後の発送となります。
ナチュラルカラーは受注生産の為、約3~4週間になります。



18.購入商社、金物店は?
直接お問合せ願います。





ダウンロード

    定価表ダウンロード↓↓↓



    お見積フォームダウンロード↓↓↓

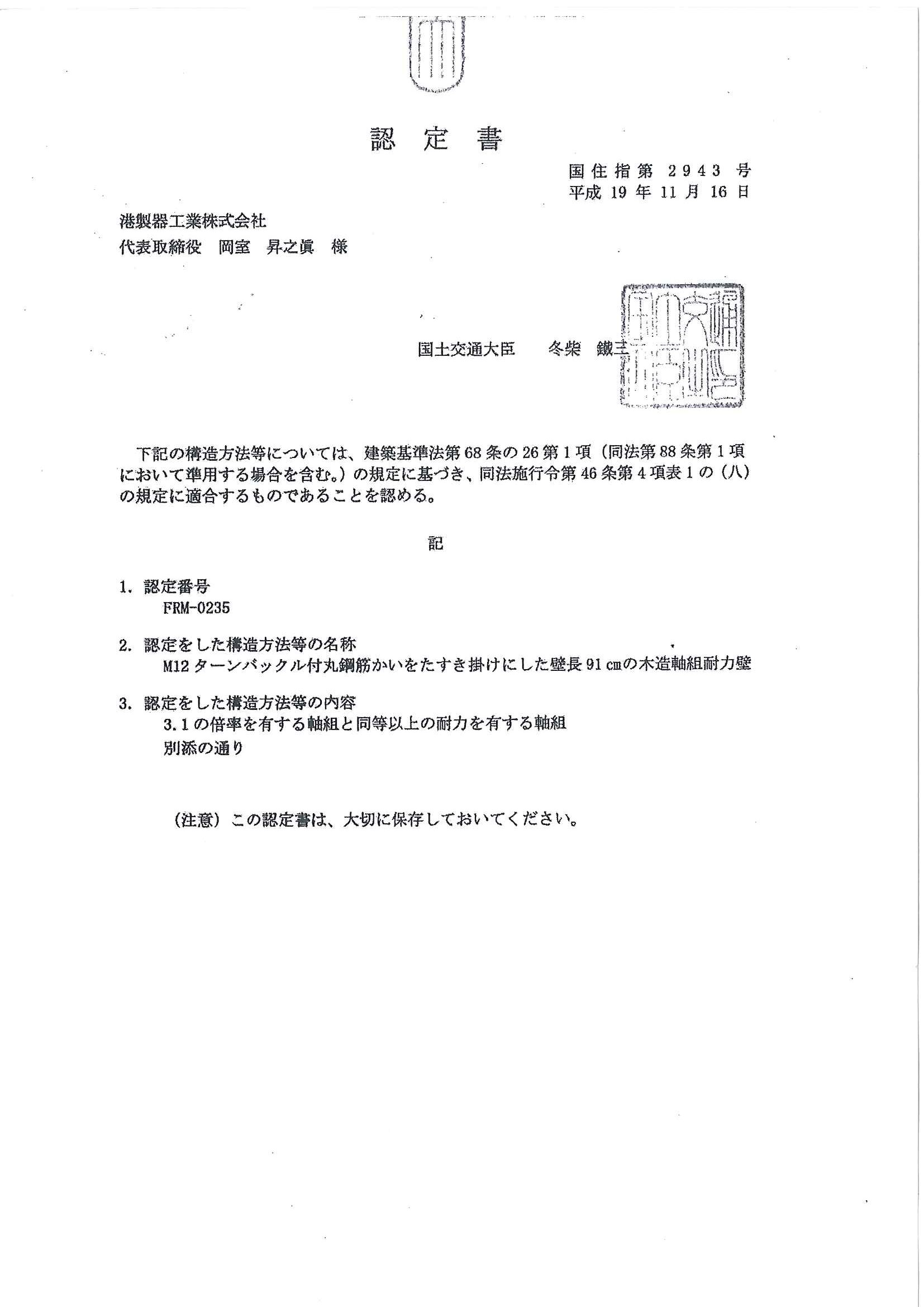

 国土交通大臣認定書(1P用)↓↓↓



 国土交通大臣認定書(2P用)↓↓↓



施工要領書ダウンロード↓↓↓



商品のCADデータが必要な場合は下記ページよりお問合せください↓↓
